Netzwerk unter VMWare erstellen
Aufgabe
Für das small private cloud RZ benötigen wir als erstes Netzwerke auf unserem ESXi-Server. Wir werden zwei Netzwerke verwenden ein externes Netzwerk (unsicheres) und ein Internes (sicheres, durch Firewall geschütztes Netz).
Topologie
Der Netzaufbau lässt sich wie folgt darstellen:
Den abgebildeten Netzaufbau werden wir so im ESXi anlegen.
Netzwerke im ESXi anlegen

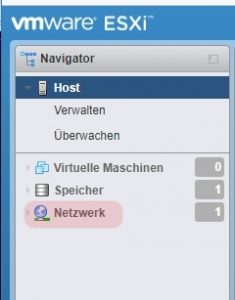

Zuerst am ESXi anmelden (Aufruf über den Browser mit https://ipadresse ). Auf der linken Seite nun Netzwerke auswählen:

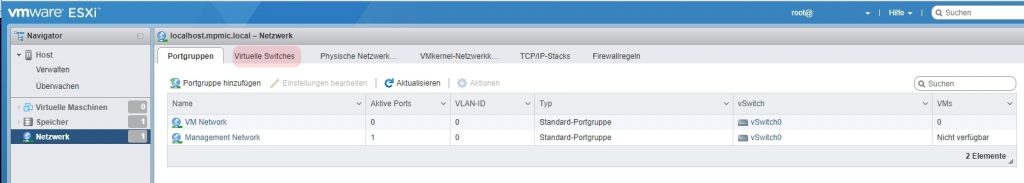

Wir befinden uns dann in der Netzwerkübersicht und wählen hier den Reiter „Virtuelle Switche“ aus.
Der erste (unser externer Switch = vSwitch0) ist bereits vorhanden.

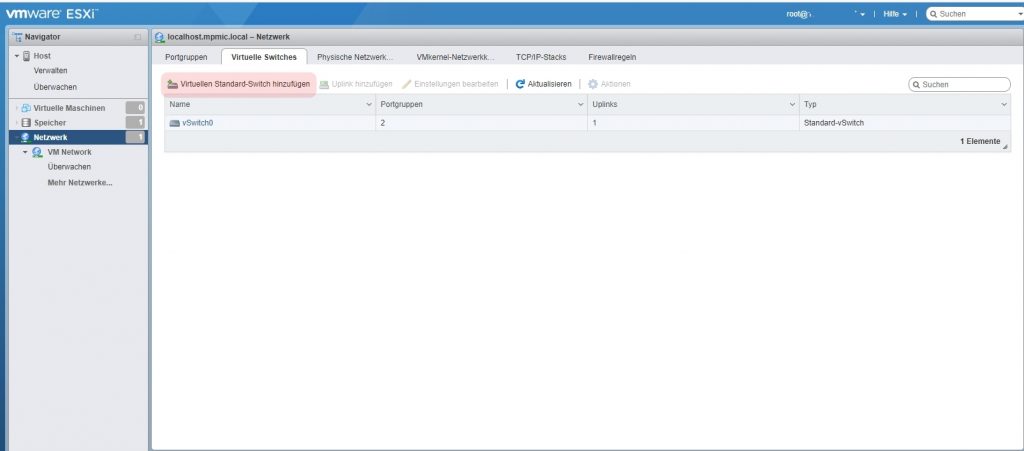

Wir erstellen jetzt den zweiten (internen) Switch und wählen Virteullen Switch hinzufügen aus.

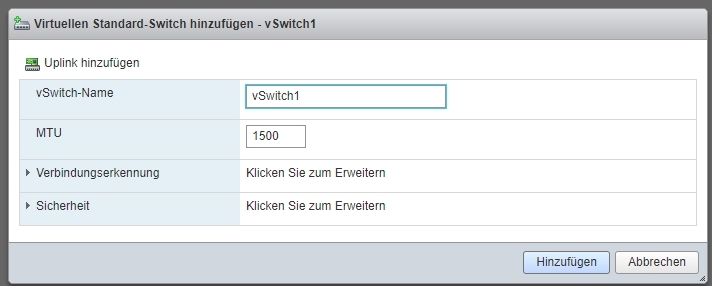

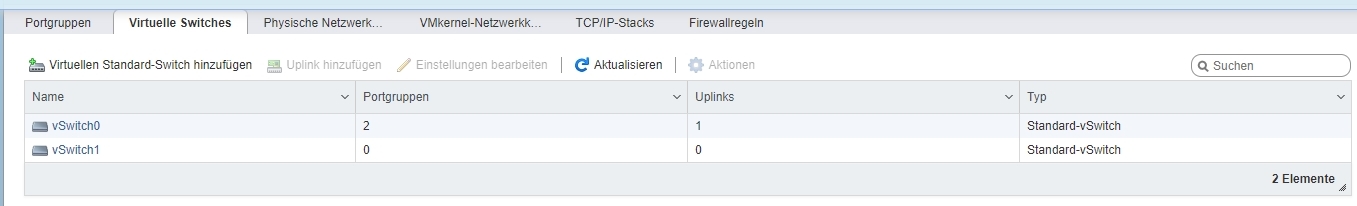

Als Namen vergeben wir „vSwitch1“. Die restlichen Werte lassen wir unverändert – mit [Hinzufügen] wird die Aktion abgeschlossen und der Switch hinzugefügt. Danach erscheint unser neuer Switch in der Liste:

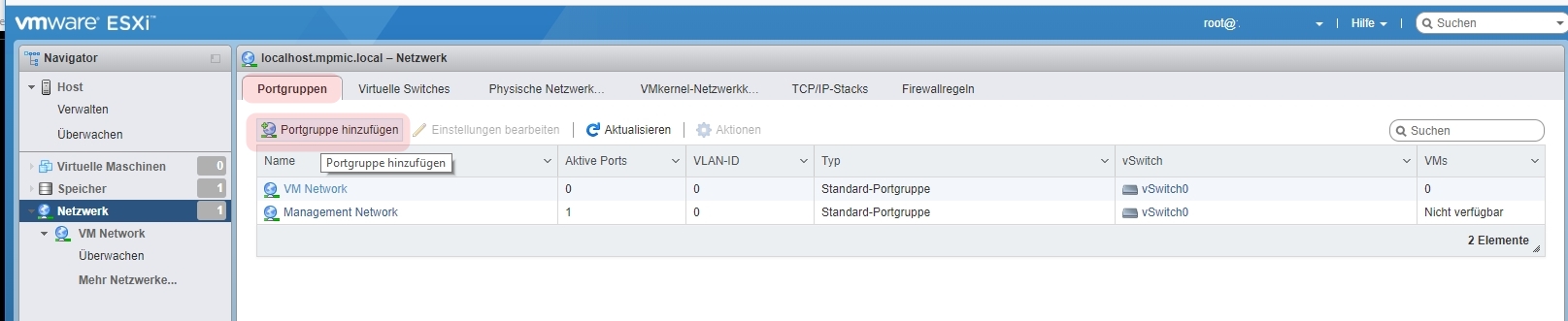

Es muss noch eine Portgruppe angelegt werden – dazu auf den Reiter Portgruppe klicken und dann auf [Portgruppe hinzufügen]:

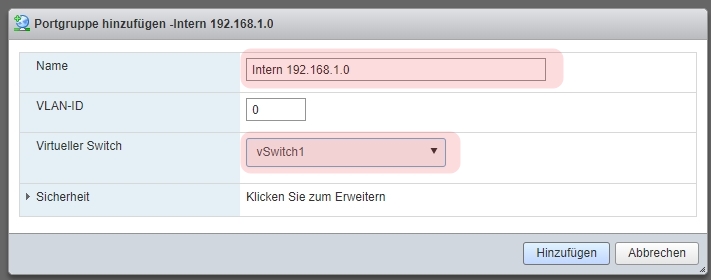

In der Maske für die Portgruppe geben wir als Namen „Intern 192.168.1.0“ an (Andere Netzadresse verwenden, wenn Ihr ein anderes Netz verwendet). Ich habe mir angewöhnt die Netze bei der Bezeichnung der Portgruppe immer mit anzugeben, da man dann bei einer späteren Auswahl die Netze nicht verwechseln kann.

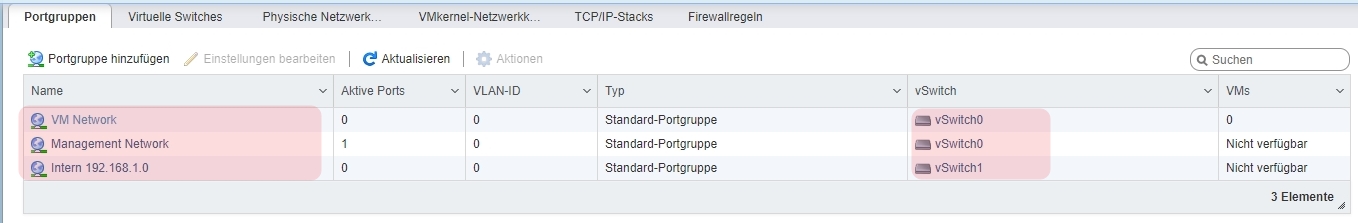

Durch klicken auf [Hinzufügen] wird die Portgruppe angelegt und erscheint in der Liste:
Damit sind die Netzwerke auf dem ESXi angelegt und die ersten Voraussetzungen für die Erstellung der Konsole und der Server geschaffen.
Weiter geht es mit 3. Anlegen der Konsole
